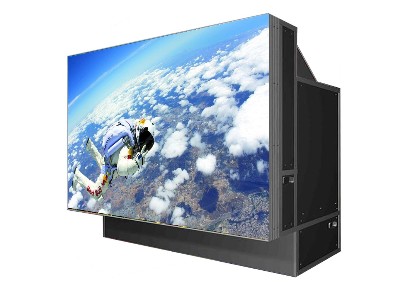

三片DLP无缝拼接屏系统的主要原因是为了增加亮度。通过三片DMD，来自每一原色的光可直接连续地投射到它自己的DMD上。结果更多的光线到达屏幕，给出一个更亮的投影图像。这种高效的三片投影系统被用在超大屏幕和高亮度应用领域。
这种系统利用了金属卤化物灯红光缺乏的特点。色轮不用红、绿、蓝滤光片，取而代之使用两个辅助颜色，品红和黄色。色轮的品红片段允许红光和蓝光通过，同时黄色片段可通过红色和绿色。结果是红光在所有时间内都通过，蓝色和绿色在品红－黄色色轮交替旋转中每种光实质上占用一半时间。一旦通过色轮，光线直接射到双色分光棱镜系统上。连续的红光被分离出来而射到专门用来处理红光和红色视频信号的DMD上，顺序的蓝色与绿色光投射到另一个DMD上，专门处理交替颜色，这一DMD由绿色和蓝色视频信号驱动。
在一个单DMD投影系统中，需要用一个色轮来产生全彩色投影图像。色轮由红、绿、蓝滤波系统组成，它以60Hz的频率转动。在这种结构中，DLP工作在顺序颜色模式。输入信号被转化为RGB数据，数据按顺序写入DMD的SRAM，白光光源通过聚焦透镜聚集焦在色轮上，通过色轮的光线然后成像在DMD的表面。当色轮旋转时，红、绿、蓝光顺序地射在DMD上。色轮和视频图像是顺序进行的，所以当红光射到DMD上时，镜片按照红色信息应该显示的位置和强度倾斜到“开”，绿色和蓝色光及视频信号亦是如此工作。人体视觉系统集中红、绿、蓝信息并看到一个全彩色图像。通过投影透镜，在DMD表面形成的图像可以被投影到一个大屏幕上。
